一、引言

在現代工業生產和質量控制過程中，精確測量材料厚度是確保產品質量和安全性的關鍵環節。超聲波測厚儀作為一種非破壞性檢測工具，在金屬加工、制造業、航空航天等多個領域發揮著重要作用。本文將詳細介紹由 AND 公司生產的 AD - 3255 超聲波測厚儀的技術特點、操作方法及其應用場景。

二、技術特點

1. 高精度測量

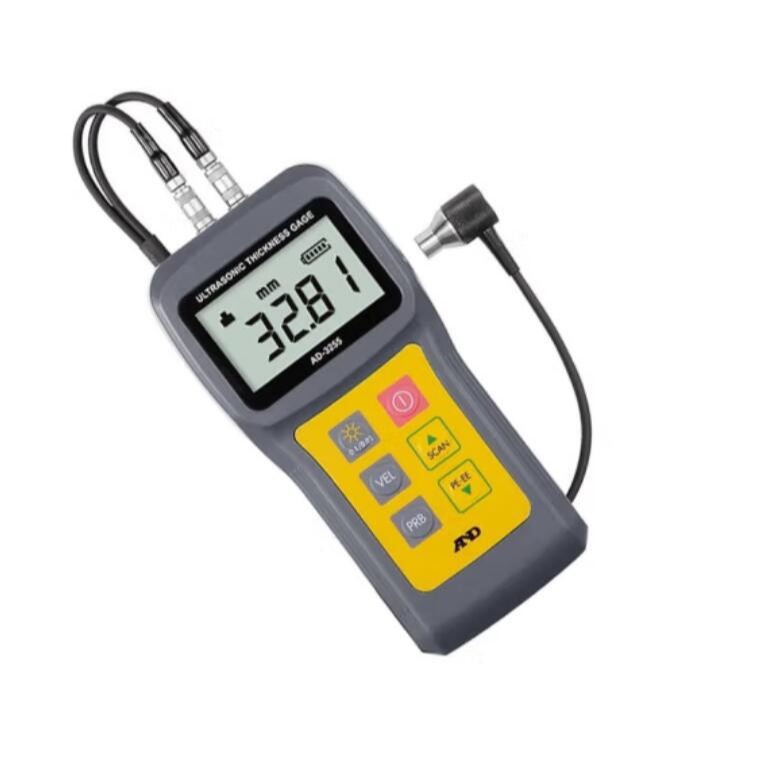

o AD - 3255 超聲波測厚儀采用先進的超聲波技術，能夠精確測量材料的厚度。其顯示屏上可以精確到 0.01 毫米，如圖片所示，當前測量值為 32.81 毫米，這表明該儀器在測量精度方面表現出色。

o 該儀器配備了 7MHz 探頭（型號 AD - 3255 - 02），這種高頻率探頭能夠提供更準確的測量結果，特別適用于對厚度精度要求較高的材料檢測。

2. 多功能操作面板

o 儀器正面有一個黃色的操作面板，面板上分布著多個功能按鈕，包括 “VEL”（聲速調節）、“SCAN”（掃描模式）、“PE - E”（峰值保持）和 “PRB”（探頭選擇）。這些按鈕使得用戶可以根據不同的測量需求靈活調整儀器的工作模式。

o “VEL” 按鈕允許用戶根據被測材料的聲速特性進行調節，確保測量結果的準確性?！癝CAN” 模式則適用于對大面積材料進行快速掃描檢測，提高工作效率。

3. 多探頭支持

o 該儀器頂部有兩個探頭連接口，支持多種探頭的連接。除了標配的 7MHz 探頭外，用戶還可以根據實際測量需求選擇其他類型的探頭，如不同頻率或不同形狀的探頭，以適應不同形狀和材質的被測物體。

4. 直觀的顯示屏

o 儀器配備了一個清晰的液晶顯示屏，能夠直觀地顯示測量結果。顯示屏上不僅顯示測量厚度值，還標注了測量單位，使得用戶可以快速讀取和記錄測量數據。

三、操作方法

1. 探頭連接

o 將合適的探頭連接到儀器頂部的探頭連接口。確保探頭連接牢固，避免在測量過程中出現松動導致測量誤差。

2. 聲速設置

o 根據被測材料的聲速特性，使用 “VEL” 按鈕進行聲速調節。不同材料的聲速不同，正確的聲速設置是確保測量精度的關鍵步驟。

3. 測量操作

o 將探頭垂直放置在被測材料表面，確保探頭與材料表面充分接觸。按下測量按鈕（通常是 “SCAN” 或 “PE - E” 按鈕中的一個，具體取決于測量模式），儀器將自動進行厚度測量，并在顯示屏上顯示測量結果。

4. 數據記錄

o 讀取顯示屏上的測量結果并進行記錄。如果需要進行多次測量，可以重復上述操作步驟，確保測量數據的準確性和可靠性。

四、應用場景

1. 金屬加工行業

o 在金屬板材、管材和棒材的生產過程中，AD - 3255 超聲波測厚儀可以用于檢測材料的厚度，確保產品符合設計規格。例如，在汽車制造中，對車身金屬板材的厚度檢測可以保證車輛的結構強度和安全性。

2. 制造業質量控制

o 在制造業中，該儀器可用于對各種零部件的厚度檢測，確保產品質量。例如，在電子設備制造中，對金屬外殼或電路板的厚度檢測可以防止因材料厚度不均導致的產品性能問題。

3. 航空航天領域

o 在航空航天領域，對飛行器結構材料的厚度檢測至關重要。AD - 3255 超聲波測厚儀可以精確測量航空鋁合金、鈦合金等材料的厚度，確保飛行器的結構安全和可靠性。

五、結論

AND AD - 3255 超聲波測厚儀以其高精度測量、多功能操作面板和多探頭支持等技術特點，成為工業檢測領域的得力工具。其直觀的操作方法和廣泛的應用場景，使其在金屬加工、制造業和航空航天等多個行業中得到了廣泛應用。通過使用該儀器，企業可以有效地進行質量控制，確保產品質量和安全性，提高生產效率和經濟效益。


推薦一些超聲波測厚儀的應用案例

超聲波測厚儀在多個行業都有廣泛應用，以下是一些常見的應用案例：

一、石油化工行業

1. 管道腐蝕檢測

o 在石油和天然氣的輸送過程中，管道長期暴露在腐蝕性環境中。超聲波測厚儀可以定期檢測管道壁的厚度，及時發現腐蝕減薄的情況，防止管道泄漏甚至破裂，保障生產安全。例如，某石化企業的輸油管道，通過定期使用超聲波測厚儀檢測，發現了一處管道壁因腐蝕變薄，及時進行了更換維修，避免了潛在的泄漏事故。

2. 壓力容器檢測

o 石油化工生產中使用大量的壓力容器，如反應釜、儲罐等。這些容器在長期使用過程中，由于內部介質的腐蝕和壓力的作用，可能會出現壁厚減薄的情況。超聲波測厚儀可以準確測量容器壁的厚度，確保其在安全范圍內運行。

二、電力行業

1. 鍋爐管道檢測

o 火力發電廠的鍋爐管道在高溫高壓環境下運行，容易出現壁厚減薄和腐蝕現象。超聲波測厚儀可以對鍋爐管道進行定期檢測，保障鍋爐的安全運行。例如，某電廠通過使用超聲波測厚儀對鍋爐水冷壁管進行檢測，發現并更換了部分壁厚不符合安全標準的管道，避免了因管道破裂引發的安全事故。

2. 汽輪機葉片檢測

o 汽輪機葉片在高速旋轉過程中會受到應力和腐蝕的影響。超聲波測厚儀可以檢測葉片的厚度，及時發現葉片的磨損和腐蝕情況，確保汽輪機的高效運行。

三、船舶行業

1. 船體鋼板檢測

o 船舶在海洋環境中航行，船體鋼板容易受到海水腐蝕和應力的影響。超聲波測厚儀可以檢測船體鋼板的厚度，確保船舶的結構安全。例如，在船舶的定期檢修中，通過使用超聲波測厚儀對船底和船舷鋼板進行檢測，發現并修復了部分腐蝕嚴重的鋼板，延長了船舶的使用壽命。

2. 船用發動機部件檢測

o 船用發動機的一些關鍵部件，如氣缸蓋、活塞等，在長時間運行后可能會出現磨損。超聲波測厚儀可以對這些部件進行厚度檢測，及時發現磨損情況，保障發動機的正常運行。

四、制造業

1. 金屬加工質量控制

o 在金屬板材、管材和棒材的生產過程中，超聲波測厚儀可以用于檢測材料的厚度，確保產品符合設計規格。例如，在汽車制造中，對車身金屬板材的厚度檢測可以保證車輛的結構強度和安全性。

2. 航空航天零部件檢測

o 航空航天零部件對材料厚度和質量要求極高。超聲波測厚儀可以精確測量航空鋁合金、鈦合金等材料的厚度，確保飛行器的結構安全和可靠性。例如，在飛機機翼和機身零部件的制造過程中，使用超聲波測厚儀進行嚴格的厚度檢測。
